CENTRALA ALARMOWA Z KOMUNIKACJĄ GSM I FUNKCJAMI AUTOMATYKI BUDYNKOWEJ
Czterostrefowa kompaktowa centrala alarmowa SMS/VOICE/CLIP/GPRS/MMS, zasilacz buforowy 12V/2A , TELx8, BIx8-32, BOx8-32, AI,TEMPx4, TPR-xx, monitoring GPRS, TermostatGSM, KeyGSM, LoggerTemp, LogicProcessor, obudowa na szynę DIN 9M
Nowe funkcje:
Aplikacja na systemy mobilne do obsługi systemu OptimaGSM: RopamOptima
Komunikacja TCP/IP poprzez moduł AP-IP.
Funkcja termostatu z kalendarzem w TPR.
– zasilanie 17÷20V/AC lub 20÷30V/DC (II klasa izolacji),
– wbudowany zasilacz buforowy 12V/1.5A,
– kontrola napięcia AC i DC,
– kontrola i dynamiczny test akumulatory,
– montaż w dedykowanych obudowach z transformatorem,
– obudowa na szynę DIN 9M
Centrala alarmowa OptimaGSM wraz z urządzeniami peryferyjnymi to rozwiązanie integrujące elektroniczny system sygnalizacji włamania i automatykę budynkową z wykorzystaniem technologii SmartPLC
Wbudowany komunikator GSM pozwala na zdalną kontrolę i sterowanie systemem.
Dzięki modułowej konstrukcji system może być rozbudowany i dostosowywany do zmieniających się potrzeb użytkownika.
Konstrukcja i funkcje zgodne z PN-EN 50131-3, stopień 2,
Właściwości:
– 4 strefy z dwoma typami czuwania ( pełne, nocne),
– wejścia (BI): 8-40 przewodowe, rozbudowa poprzez ekspandery wejść (EXP-I8, EXP-I8-RN) oraz panele dotykowe TPR-xx (konfiguracja wejść: 2EOL/NC, 2EOL/NO, EOL, NC, NO),
– wyjścia (BO): 8-24 przewodowe, rozbudowa poprzez ekspandery wyjść ( maksymalnie dwa) + dodatkowe 8 wyjść obsługiwanych poprzez IQ-PLC
– wyjścia: O1, O2 wyjścia 12VDC/1A z zabezpieczeniem zwarciowym, przeciążeniowym, temperaturowym i kontrolą obciążenia,
– wyjścia: O3-O8 wyjścia tranzystorowe OC 100mA,
– dodatkowe lokalne wyjście przekaźnikowe w każdym panelu dotykowym,
– użytkownicy: 32 kody (1 główny +31), 8 numerów telefonów, 8 adresów e-mail,

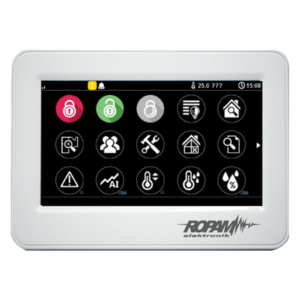

– obsługa do czterech paneli dotykowych; wersja natynkowa TRP-1-O, TPR-2W-O, TPR-2B-O i podtynkowa TPR-1F-O,,
– elastyczna kontrola czuwania: panele dotykowe, SMS, wejście systemu, piloty radiowe ( RF-4 maksymalnie 42 piloty)
– współpraca z bezprzewodowym systemem Aero: obsługa do 16 urządzeń Aero (maksymalna ilość wejść: BIx40+Aero lub BIx32+Aerox16),
– wykrywanie zagłuszania GSM (JAMMING): raportowanie stanu na wyjściu i zapis w pamięci zdarzeń,
– zegar RTC i kalendarz z podtrzymaniem bateryjnym, obsługa serwera czasu NTP, aktualizacja czas zimowy/letni,
– 4 timery z wyborem trybu: roczny, miesięczny, tygodniowy, dzienny, stały, każdy timer posiada ustawienia 20 znaczników ON/OFF
– pamięć zdarzeń do 10 000,
– funkcja testu łączności: SMS, SMS STAN, CLIP, MMS, E-mail,
– optyczna sygnalizacja pracy i zasięgu GSM
– funkcje ograniczenia kosztów i ilości transmisji
– obsługa kodów USSD (kontrola kart pre-paid)
– rozłączne złącza zaciskowe, pogrupowane wg portów,
Powiadomienie / Sterowanie
– SMS powiadomienie oraz sterowanie – niezależne komunikaty dla zdarzeń w systemie,
– VOICE/CLIP: niezależne połączenie głosowe dla zdarzeń w systemie z komunikatami głosowymi (syntezer mowy VSR-1, VSR-2, podsłuch AMR-1),
– MMS: transmisja MMS ze zdjęciami z kamer CCTV, wideodomofonów; wideo weryfikacja zdarzeń, funkcja foto-pułapki (FGR-4)
– E-MAIL: niezależne wiadomości e-mail dla zdarzeń w systemie, obsługa serwera SMTP (bez SSL/TSL),
– monitoring GPRS: współpraca ze stacją/serwerem Monitoring Software Ropam lub ze stacją Kronos NET (sterownik RopamDirect), szyfrowana transmisja TCP/IP, dwa adresy IP, zapasowa transmisja SMS, praca równoległa z trybem powiadomienia SMS/VOICE
– możliwość sterowania za pomocą aplikacji RopamDroid dla smatrfonów z systemem Android
Funkcje automatyki budynkowej:
– SmartPLC: maks. 8 modułów IOE-IQPLC/IO-IQPLC (gniazdo/włącznik elektryczny) wykorzystujących komunikacje po sieci energetycznej,
– obsługa do 4 czujników temperatury TSR-1, służących do kontroli i rejestracji temperatury oraz funkcji termostatu,
– kontrola wyjść (BO): SMS, DTMF, CLIP (KeyGSM), app/webserwer,
-TermostatGSM, LoggerTemp: pomiar i rejestracja temperatury z czterech czujników temp.
– wejście analogowe AI 0-10V do kontroli parametrów fizycznych np. napięcie baterii , wilgotność [%RH], temperatura itd.
– integracja audio z wideodomofonami (VAR-1), domofonami i interkomami, podsłuch obiektu (AMR-1).
LogicProcessor:
– zaawansowane funkcje logiczne, funkcje arytmetyczne, liczniki, przekaźniki czasowe,
– do 20 niezależnych warunków logicznych, (bloki If…Then…Else),
– 20 przekaźników czasowych do realizacji funkcji czasowo-logicznych,
– kreator logiki lub edytor skryptu (język skryptowy C), symulator: zadajnik i podgląd skryptu,
Wersje:
Funkcjonalnie wszystkie wersje są identycznie – różnią się jedynie sposobem zasilania oraz obudowami
